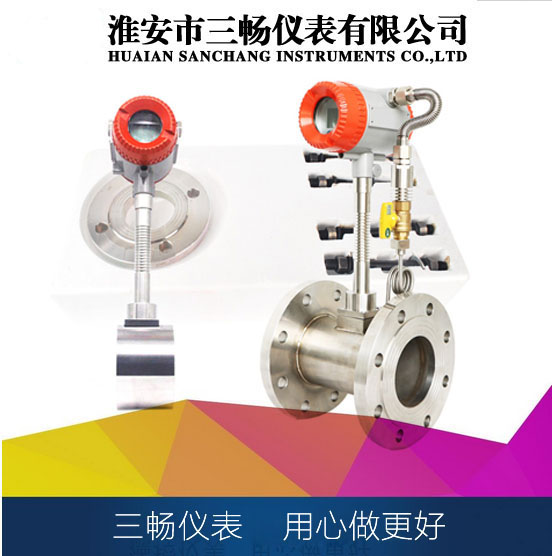

煤氣流量計工作原理:

煤氣流量計的基本原理是卡門渦街原理,即“渦街旋渦分離頻率與流速成正比”。

流量計流通本體直徑與儀表的公稱口徑基本相同。如圖一所示,流通本體內插入有一個近似為等腰三角形的柱體,柱體的軸線與被測介質流動方向垂直,底面迎向流體，當被測介質流過柱體時,在柱體兩側交替產生旋渦,旋渦不斷產生和分離,在柱體下游便形成了交錯排列的兩列旋渦，即“渦街”。理論分析和實驗已證明,旋渦分離的頻率與柱側介質流速成正比。

f=(sr*V)/d

式中:

ｆ—— 柱體側旋渦分離的頻率(Ｈｚ);

Ｖ—— 柱側流速(ｍ/ｓ);

ｄ—— 柱體迎流面寬度(ｍ);

Ｓr —— 斯特勞哈爾數。是一個取決于柱體斷面形狀而與流體性質和流速大小基本無關的常數。







煤氣流量計產品特點:

傳感器測量探頭采用特殊工藝封裝，耐高溫可達350℃

敏感元件封狀在探頭體內，檢測元件不接觸測量介質，使用壽命長

傳感器采用補償設計，提高儀表抗震性

結構簡單、無可動件，耐用性高

在規定雷諾數范圍內，測量不受介質溫度、壓力、粘度影響

流量計可應用于防爆場合，安全性好

量程比寬，可達10:1 15:1

通用性強，可測量不潔凈的氣體、液體



煤氣流量計技術參數

環境溫度: (-40～55)℃ ;

相對濕度: (5～90)% ;

大氣壓力: (86—106)Kpa

公稱通徑: (15～1500)ｍｍ（大于200mm為插入式結構）；

測量介質: 液體、氣體、蒸汽;

公稱壓力: 1.6Mpa 2.5Mpa 4.0Mpa

介質溫度: (-40～+350)℃;

精度等級: 0.5級,1.0級1.5級,2.5級;

線性度: ≤±1.5％;

重復性: ≤0.5％,≤1.0% ;

輸出信號: 電壓脈沖;

(4～20)mA DC（兩線制）;;

供電電源: 電壓脈沖 12V DC或24V DC;

電流型 24V DC

智能電流型 24V DC

智能電池型 3.6V DC

負載電阻: 負載電阻不超過350Ω。

本體材質: 304不銹鋼

連接方式: (15～300)mm 法蘭卡裝式結構或法蘭聯接式結構;

(200～1500)mm 為插入式結構;

保護等級: IP65, IP67 ;

電纜接口: PG10

防爆類型: 本安型; 隔爆型

防爆標志: iaⅡCT6; dIIBT4



煤氣流量計的規格流量范圍表





煤氣流量計的安裝要求
