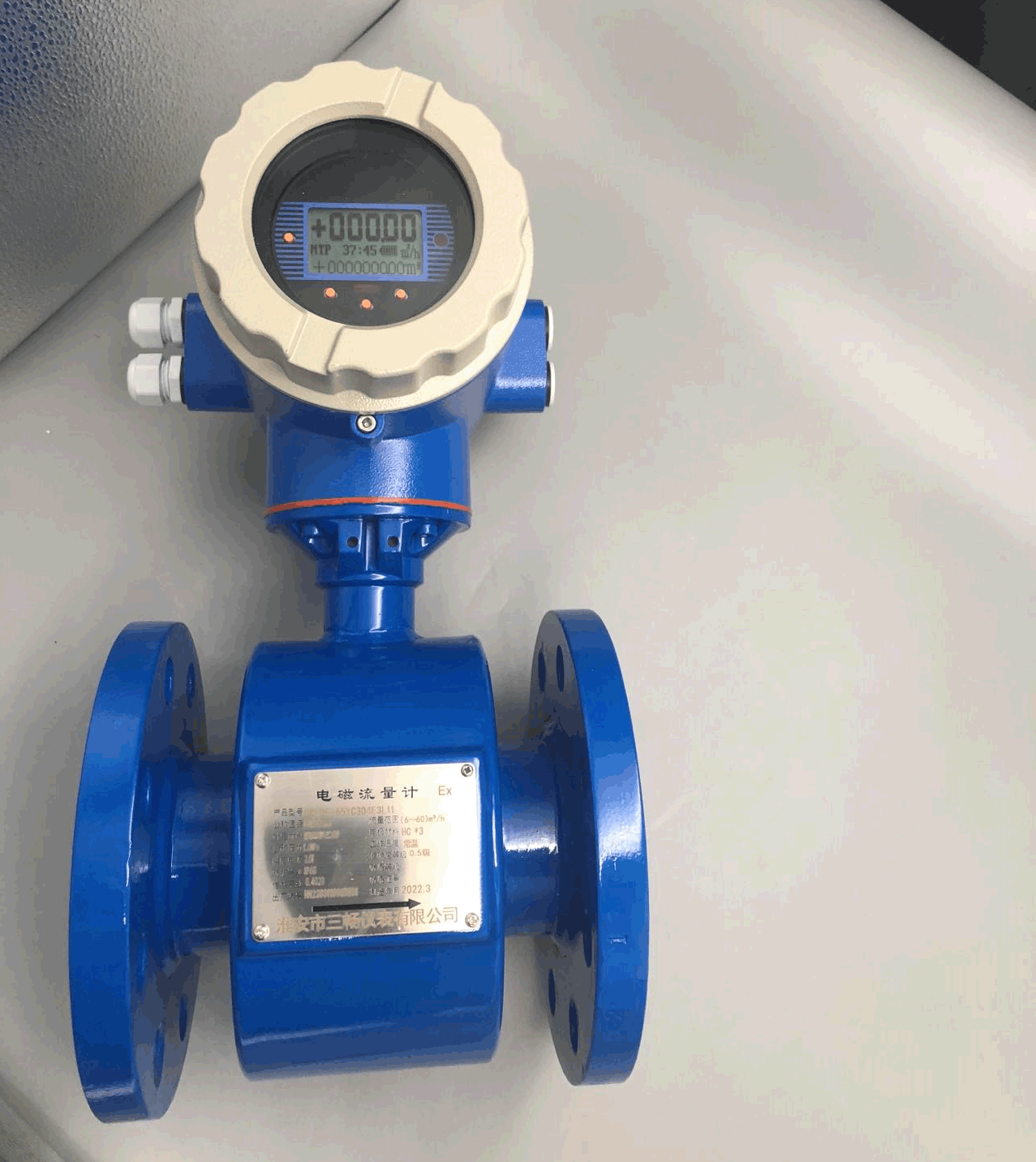

礦井水電磁流量計

產品名稱：礦井水電磁流量計

產品型號：

概述：SCLDE礦井水電磁流量計測量不受流體密度、粘度、溫度、壓力和電導率變化的影響,SCLDE礦井水電磁流量計系列公稱通徑DN15～DN3000。傳感器襯里和電極材料有多種選擇

18952302362

詳細信息

產品概述

SCLDE礦井水電磁流量計的測量原理是法拉第電磁感應定律，傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。它主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。礦井水電磁流量計廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域。 SCLDE 智能礦井水電磁流量計是我公司采用國內外非常先進技術研制、開發的全能智能流量計，在設計產品結構、選材、制定工藝、生產裝配和出廠測試等過程中每一個環節我們都非常細致講究，我們還自行設計了一套國內目前非常先進的，專用于礦井水電磁流量計的生產設備和流量實流標定裝置，從而在軟件和硬件上都能切實保證產品的高質量。

SCLDE礦井水電磁流量計產品特點

測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；

測量管內無阻礙流動部件，無壓損，直管段要求較低；

系列公稱通徑DN15～DN3000。傳感器襯里和電極材料有多種選擇；

轉換器采用新穎勵磁方式，功耗低、零點穩定、精確度高。流量范圍度可達1500：1；

轉換器可與傳感器組成一體型或分離型；

轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠；

流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示正、反流量，并具有多種輸出：電流、脈沖、數字通訊、HART；

轉換器采用表面安裝技術(SMT)，具有自檢和自診斷功能。

SCLDE礦井水電磁流量計技術參數

執行標準	JB/T 9248-1999
公稱通徑	15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000
非常高流速	15m/s
精確度	DNl5～DN600	示值的：±0.3%(流速≥1m/s)；±3mm/s(流速<1m/s)
	DN700—DN3000	示值的±0.5%(流速≥0.8m/S)；±4mm%s(流速<0.8m/S)
流體電導率	≥5uS/cm
公稱壓力	4.0MPa	1.6MPa	1.0MPa	0.6MPa	6.3、10MPa
	DNl5～DN150	DNl5～DN600	DN200～DN1000	DN700～DN3000	特殊訂貨
環境溫度	傳感器	-25℃~+60℃
	轉換器及一體型	-10℃~+60℃
襯里材料	聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯(F46)、加網PFA
非常高流體溫度	一體型	70℃
	分離型	聚氯丁橡膠襯里	80℃；120℃(訂貨時注明)
		聚氨酯襯里	80℃
		聚四氟乙烯襯里	100℃；150℃(訂貨時注明)
		聚全氟乙丙烯(F46)
		加網PFA
信號電極和接地電極材料	不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B(yǎng)、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢
電極刮刀機構	DN300—DN3000
連接法蘭材料	碳鋼
接地法蘭材料	不銹鋼1Crl8Ni9Ti
進口保護法蘭材料	DN65~DN150		不銹鋼1Crl8Ni9Ti
	DN200~DN1600		碳鋼+不銹鋼1Crl8Ni9Ti
外殼防護	DN15~DN3000分離型橡膠或聚氨酯襯里傳感器			IP65或IP68
	其他傳感器、一體型流量計和分離型轉換器			IP65
間距(分離型)	轉換器距離傳感器一般不超過100m

SCLDE礦井水電磁流量計選型圖譜

型號	口徑
SC-LD	15~3000
		代號	安裝形式
		E	一體式
		F	分體式
			代號	轉換器型號
			ZA	圓形
			ZB	方形
				代號	輸出信號
				I.4	4~20mA
				f	頻率 1KHz
				Rs	串行通訊（485）
				C	控制輸出
					代號	防爆要求
					N	無防爆
					EX	防爆（僅適用于分體式）
						代號	介質溫度
						T1	≤65℃
						T2	≤120℃
						T3	≤180℃(僅適用于分體式）
							代號	內襯材質
							NE	氯丁橡膠（≤65℃）
							PTFE	聚四氟乙烯（≤189℃）
							PVC	聚氯乙烯（≤70℃）
								代號	電極材質
								316L	不銹鋼
								HC	哈氏合金C
								HB	哈氏合金B
								Ti	鈦
								Ta	鉭
