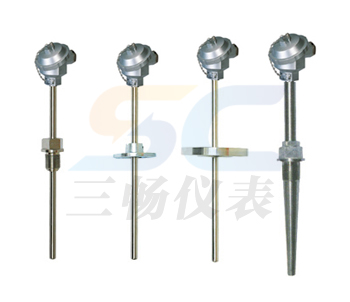

裝配熱電阻
產品名稱：裝配熱電阻
概述：裝配式熱電阻溫度傳感器與顯示儀表配套，測量-200-600℃范圍內的液體、氣體介質以及固體表面等的溫度，廣泛用于石油、化工、機械、冶金、電力、 輕紡、食品、原子能、宇航等工業部門和科技領域。裝配式熱電阻通常由感溫元件、安裝固定裝置和接線盒等主要部件組成。
全國銷售熱線 18952302362
詳細信息
裝配式熱電阻溫度傳感器與顯示儀表配套，測量-200-600℃范圍內的液體、氣體介質以及固體表面等的溫度，廣泛用于石油、化工、機械、冶金、電力、 輕紡、食品、原子能、宇航等工業部門和科技領域。裝配式熱電阻通常由感溫元件、安裝固定裝置和接線盒等主要部件組成。
可選型號
Pt100型、Pt1000型、Cu50型
裝配熱電阻主要技術指標
|
熱電阻類型
|
測溫范圍℃
|
分度號
|
允許偏差△t℃
|
WZP型鉑電阻
|
-200~420
|
Pt100
|
B級（-200~800℃）允差±（0.30+0.005/t/）
|
|
A級（-200~650℃）允差±（0.15+0.002/t/）
|
|||||||
|
WZC型銅電阻
|
-150~100
|
Cu50
|
-50~100℃允差
|
|
|
|
|
裝配熱電阻工作原理
熱電阻是利用物質在溫度變化時本身電阻也隨著發生變化的特性來測量溫度的。熱電阻的受熱部分（感溫元件）是用細金屬絲均勻地雙繞在絕緣材料制成的骨架上，當被測介質中有溫度梯度存在時，所測得的溫度是感溫元件所在范圍內介質層中的平均溫度.
裝配熱電阻特點
|
全國統一設計產品，接口尺寸通用，互換性好；
|
||||
|
采用裝配式結構，零件分解性好，維修方便；
|
||||
|
更換易損件成本低；
|
||||
|
規格齊全，性能穩定可靠。
|
||||
|
絕緣電阻
|
||||
|
裝配鉑熱電阻的常溫絕緣電阻應不小于100MΩ
|
熱電阻時間常數
|
熱惰性級別
|
時間常數（秒）
|
熱惰性級別
|
時間常數（秒）
|
|
Ⅰ
|
90－180
|
Ⅲ
|
10－30
|
|
Ⅱ
|
30－90
|
Ⅳ
|
10
|
|
熱電阻的公稱壓力：一般是指在工作溫度下保護管所能承受的靜態外壓而不破裂。
|
|
熱電阻非常小插入深度：應不小于其保護套管外徑的8－10倍。
|
|
絕緣電阻：當周圍空氣溫度為15－35℃，相對濕度＜80％時，絕緣電阻20兆歐（電壓100V）
|
|
。具有防濺式接線盒的絕緣電阻應2兆歐（電壓100V）
|
|
熱電阻感溫元件在0℃ 時電阻值（R0）及其與在100℃ 時的電阻值（R100）比值：
|
|
比值＝R100／R
|
|
分度號為Pt10、Pt100時；R100 /R0 =1.3850±0.001
|
|
分度號為Cu50、Cu100時；R100 /R0 =1.3850±0.002
|
