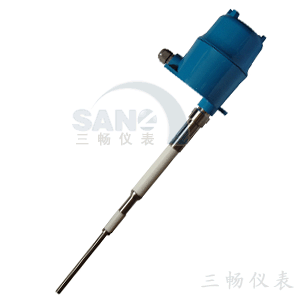

射頻導納物位開關
產品名稱：射頻導納物位開關
概述：SC-701系列射頻導納物位開關是電容式物位開關的換代產品，解決了物料粘附問題，相對于其它同類產品具有更高的系統穩定性。是電容式物位開關的換代產品，解決了物料粘附問題，相對于其它同類產品具有更高的系統穩定性
全國銷售熱線 18952302362
詳細信息
SC-701系列射頻導納物位開關是電容式物位開關的換代產品，解決了物料粘附問題，相對于其它同類產品具有更高的系統穩定性。
SC-701系列為通用型點位控制儀表。產品用于限位控制和報警，儀表廣泛應用于工業和民用現場，適用于大多數應用場合。儀表由一個電路單元、一套防爆外殼和桿式或纜式傳感元件組成，傳感器有多種型號可選。儀表可選整體或分體安裝。
SC-701系列射頻導納物位開關是電容式物位開關的換代產品，解決了物料粘附問題，相對于其它同類產品具有更高的系統穩定性。即使在極端惡劣的現場條件下，也能可靠工作，而不受掛料、溫度、壓力、材料密度、濕度、甚至物料化學特性變化的影響。220VAC或24VDC供電。以性能可靠、安裝方便和價格低廉得以大量應用。
SC-701系列射頻導納物位開關是電容式物位開關的換代產品，解決了物料粘附問題，相對于其它同類產品具有更高的系統穩定性。即使在極端惡劣的現場條件下，也能可靠工作，而不受掛料、溫度、壓力、材料密度、濕度、甚至物料化學特性變化的影響。220VAC或24VDC供電。以性能可靠、安裝方便和價格低廉得以大量應用。
|
產品型號：SC-701-XXX-C11
標準型射頻導納物位開關 過程溫度：120℃ 過程壓力：1.5Mpa 輸出方式：DPDT繼電器(雙刀雙擲) 過程連接：NPT螺紋安裝(標準) 法蘭安裝(可選) 防爆等級：Exd[ia]iallCT4(可選) 典型應用：常溫常壓、一般應用液體、漿體、顆粒 |
|
|
|
|
|
產品型號：SC-701-XXX-C12 中溫中壓型射頻導納物位開關
過程溫度：230℃ 過程壓力：1.5Mpa 輸出方式：DPDT繼電器(雙刀雙擲)過程連接：NPT螺紋安裝(標準) 法蘭安裝(可選) 防爆等級：Exd[ia]iallCT4(可選) 典型應用：中溫中壓、一般應用液體、漿體、顆粒 |
|
|
|
|
|
產品型號：SC-701-XXX-C13高溫型射頻導納物位開關
過程溫度：800℃/25℃ 過程壓力：常壓/5Mpa 輸出方式：DPDT繼電器(雙刀雙擲)過程連接：NPT螺紋安裝(標準) 法蘭安裝(可選) 防爆等級：Exd[ia]iallCT4(可選) 典型應用：高溫超高溫應用，只有分體安裝形式 |
|
|
產品型號：SC-701-XXX-C14平板型射頻導納物位開關
過程溫度：80℃ 過程壓力：常壓 輸出方式：DPDT繼電器(雙刀雙擲)過程連接：NPT螺紋安裝(標準) 法蘭安裝(可選) 防爆等級：Exd[ia]iallCT4(可選) 典型應用：堵煤、將沖擊，只有分體安裝形式 |
|
|
|
|
|
產品型號：SC-701-XXX-C15加粗型射頻導納物位開關
過程溫度：230℃ 過程壓力：1Mpa 輸出方式：DPDT繼電器(雙刀雙擲) 過程連接：NPT螺紋安裝(標準) 法蘭安裝(可選) 防爆等級：Exd[ia]iallCT4(可選) 典型應用：低料位、加重型強沖擊，只有分體安裝形式 |
|
|
|
|
|
產品型號：SC-701-XXX-C16防腐型射頻導納物位開關
過程溫度：200℃ 過程壓力：3Mpa 輸出方式：DPDT繼電器(雙刀雙擲)過程連接：NPT螺紋安裝(標準) 法蘭安裝(可選) 防爆等級：Exd[ia]iallCT4(可選) 典型應用：酸堿、強腐蝕、法蘭安裝 |
|
射頻導納物位開關工作原理：
射頻導納是一種從電容式發展起來的、防掛料、更可靠、更準確、適用性更廣的新型物位控制技術，是電容式物位技術的升級。所謂射頻導納，導納的含義為電學中阻抗的倒數，它由電阻性成分、電容性成分、感性成分綜合而成，二射頻即高頻無線電波譜，所以射頻導納可以理解為用高頻無線電波測量導納。儀表工作時，儀表的傳感器與罐壁及被測介質形成導納值，物位變化時，導納值相應變化，電路單元將測量導納值轉換成物位信號輸出，實現物位測量。
射頻導納物位開關與電容式技術非常重要的區別在于測量量的多樣化和防掛料技術。
射頻導納物位開關測量量多樣化在于不止是測量電容，而是測量電容、電阻和電感的綜合量，使測量更全面、更準確。
防掛料技術是在測量電極和地極之間加入屏蔽電極，將測量電極保護起來，不受掛料影響。在電路單元測量信號上引出一根線，經同相放大器放大，其輸出與同軸電纜屏蔽層相連，然后又連到探頭的屏蔽層上。該放大器是一個同相放大器，其增益“1”，輸出信號與輸入信號等電位、同相位、同頻率但互相隔離。地線是電纜中另一條獨立的導線。由于同軸電纜的中心線與外層屏蔽存在上述關系，所以二者之間沒有電位差，也就沒有電流流過，即沒有電流從中心線漏出來，相當于二者之間沒有電容或電容等于零。因此電纜的溫度效應，安裝電容等也就不會產生影響。
產品特點:
通用性強：可測量液位及料位，可滿足不同溫度、壓力、介質的測量要求，非常高測量
溫度可達800℃，非常大壓力可達5Mpa，并可應用于腐蝕、沖擊等惡劣場合。
防 掛 料：獨特的電路設計和傳感器結構，使其測量可以不受傳感器掛料影響，無需定
期清潔，避免誤測量。
免 維 護：測量過程無可動部件，不存在機械部件損壞問題，無須維護。
抗 干 擾：接觸式測量，抗干擾能力強，可克服蒸汽、泡沫及攪拌對測量的影響。
準確可靠：測量量多樣化，使測量更加準確，測量不受環境變化影響，穩定性高，使
用壽命長。
典型應用:
導電、絕緣液體----化工、油田、水及污水處理
導電、絕緣液體----造紙、制藥、水及污水處理
粉末：灰、粉----電廠、冶金、水泥
顆粒：煤、糧食----電廠、冶金、糧食
性能指標:
供 電：220VAC±50VAC 50/60HZ(標準)
110VAC±25VAC 50/60HZ(標準)
24VAC±5VAC (可選)
輸 出：DPDT繼電器(雙刀雙擲)
輸出容量：220VAC 5A
環境溫度：-40℃～70℃
介質溫度：-100℃～800℃
分 辨 率：<0.5PF
重 復 性：<1mm (導電介質)
<10mm(絕緣介質)
響應時間：<0.5s
延 時：1～50s
高低位報警：現場可設置為HLFS(高位報警方式)或LLFS(低位報警方式)
火花防護(對傳感器)：內置火花防護電路
電氣接口：M20*1.5
電 纜：分體式電子單元與傳感器之間的專用連接電纜標準5m，非常長50m
過程連接：NPT螺紋安裝(標準)
法蘭安裝(可選)
外殼防護：IP66
防 爆：Exd[ia]iallct4
