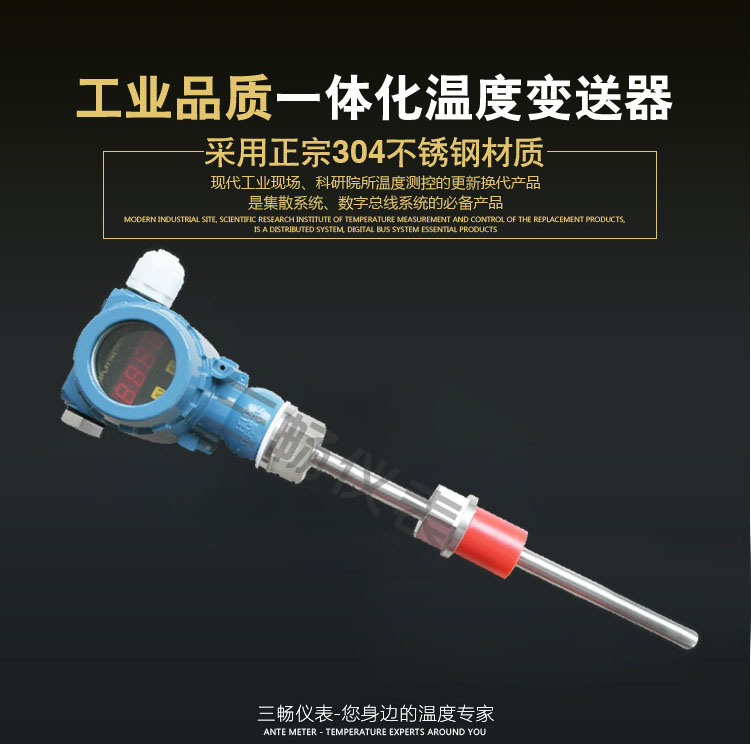

SBW系列一體化溫度變送器
產品名稱：SBW系列一體化溫度變送器
概述：SBW系列一體化溫度變送器采用二線傳送方式（兩根導線作為電源輸入，信號輸出的公用傳輸線）。將熱電偶、熱電阻信號變換成輸入電信號或被測溫度或成線性的4～20mA的輸出信號，變送器可以安裝于熱電偶、熱電阻的接線盒內與之形成一體化結構。
全國銷售熱線 18952302362
詳細信息
一、一體化溫度變送器概述
SBWR熱電偶溫度變送器、SBWZ熱電阻溫度變送器是熱電偶、熱電阻系列儀表中的現場安裝式溫度變送單元。它采用二線傳送方式（兩根導線作為電源輸入，信號輸出的公用傳輸線）。將熱電偶、熱電阻信號變換成輸入電信號或被測溫度或成線性的4～20mA的輸出信號，變送器可以安裝于熱電偶、熱電阻的接線盒內與之形成一體化結構。它作為新一代測溫儀表可廣泛應用于冶金、石油化工、電力、輕工、紡織、食品、國防以及科研等工業部門。
二、一體化溫度變送器特點
1、采用環氧樹脂密封結構，因此抗震、耐溫，適合在惡劣現場環境中安裝使用。
2、現場安裝于熱電阻、熱電偶的接線盒內，直接輸出4～20mA，這樣既省去較貴的補償導線費用，又提高了信號長距離傳送過程中的抗干擾能力。
3、精度高、功耗低、使用環境溫度范圍寬、工作穩定可靠。
4、量程可調，并具有線性化較正功能，熱電偶溫度變送器具有冷端自動補償功能。應用面
三、一體化溫度變送器主要技術指標
1、輸入：熱電阻Pt100、Cu50、Cu100
熱電偶K、E、S、B、T、J、N
2、輸出：在量程范圍內輸出4～20mA直流信號可與熱電阻溫度計的輸出電阻信號成線性，可與熱電阻溫度計的輸入溫度信號成線性；可與熱電偶輸入的毫伏信號成線性，也可與熱電偶溫度計的輸入溫度信號成線性。
3、基本誤差：0.1級，0.25級，0.5級
1、輸入：熱電阻Pt100、Cu50、Cu100
熱電偶K、E、S、B、T、J、N
2、輸出：在量程范圍內輸出4～20mA直流信號可與熱電阻溫度計的輸出電阻信號成線性，可與熱電阻溫度計的輸入溫度信號成線性；可與熱電偶輸入的毫伏信號成線性，也可與熱電偶溫度計的輸入溫度信號成線性。
3、基本誤差：0.1級，0.25級，0.5級
4、傳送方式：二線制
5、變送器工作電源電壓非常低12V，非常高35V，額定工作電壓24V。
5、變送器工作電源電壓非常低12V，非常高35V，額定工作電壓24V。
6、負載：極限負二載電阻按下式計算
RL（max）=50×（Vmm-12）
即24V時負載電阻可在0～600Ω范圍內選用）額定負載250Ω。
注：量程可調式變送器，改變量程時零點與滿度需反復調試；電偶型變送器在調試前須預熱30分鐘。
7、環境溫度影響≤0.05%1℃
8、正常工作環境：
a、環境溫度 -25℃～+80℃
b、相對濕度5%～95%
c、機械振動f≤55Hz振幅＜0.15mm
四、一體化溫度變送器型號、類別
|
型號
|
傳感器分度號
|
非常大量程規定
|
規定非常小值量程范圍
（上限下限之差）
|
|
SBWR-2160
|
E
|
0～800℃
|
300℃
|
|
SBWR-2260
|
K
|
0～1300℃
|
400℃
|
|
SBWR-2360
|
S
|
0～1600℃
|
600℃
|
|
SBWR-2460
|
B
|
0～1800℃
|
800℃
|
|
SBWR-2560
|
T
|
0～400℃
|
200℃
|
|
SBWR-2660
|
J
|
0～1200℃
|
300℃
|
|
SBWR-2760
|
N
|
0～1200℃
|
400℃
|
|
SBWR-4160
|
E
|
0～800℃
|
300℃
|
|
SBWR-4260
|
K
|
0～1300℃
|
400℃
|
|
SBWR-4360
|
S
|
0～1600℃
|
600℃
|
|
SBWR-4460
|
B
|
0～1800℃
|
800℃
|
|
SBWR-4560
|
T
|
0～400℃
|
200℃
|
|
SBWR-4660
|
J
|
0～1200℃
|
300℃
|
|
SBWR-4760
|
N
|
0～1200
|
400℃
|
|
SBWZ-2160
|
Cu50
|
-50～150℃
|
50℃
|
|
SBWZ-2260
|
Cu100
|
-50～150℃
|
50℃
|
|
SBWZ-2460
|
Pt100
|
0～600℃
|
50℃
|
|
SBWZ-2460
|
Pt100
|
-100～200℃
|
50℃
|
|
SBWZ-4460
|
Pt100
|
-200～600℃
|
50℃
|
