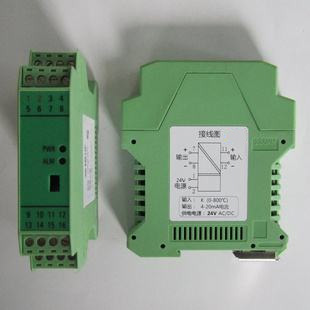

SBWR/SBWZ導軌式溫度變送器可以輸入單路或雙路熱電阻/熱電偶信號，變送輸出隔離的單路或雙路線性的電流/電壓信號，并提高輸入、輸出、電源之間的電氣隔離性能。可以與單元組合儀表及DCS、PLC等系統配套使用，在油田、石化、制造、電力、冶金等行業的重大工程中有著廣泛應用。

SBWR/SBWZ導軌式溫度變送器特點

全智能、數字化、可編程；
環境溫度、零點、滿幅自動補償；
極高的穩定性，確保準確度多年不變；
電源、輸入、輸出、雙回路間高隔離度；
符合國際電工委員會IEC61000相關抗電磁干擾標準。

　　導軌式溫度變送器系統傳輸準確度：±0.5%×F.S(可訂制±0.2%)
冷端溫度補償準確度：±1℃(預熱時間30分鐘)
測量熱電阻時允許的引線電阻：≤15Ω
輸入阻抗：電流--100Ω；
電壓--500KΩ
電流輸出允許外接的負載阻抗：4～20mA≤350Ω；0～10mA≤700Ω
電壓輸出時的內部阻抗：250Ω
輸入、輸出、電源、通訊之間絕緣阻抗：不小于100MΩ
輸入/輸出/電源/通訊/雙回路之間絕緣強度：直流DC≥2000V.DC，交流AC≥1500V.AC
輸入信號故障時的輸出狀態設置：輸出狀態有跟隨方式、報警方式、保持方式三種狀態可設置。
通訊接口：RS485
導軌式溫度變送器 通訊協議：標準MODBUS協議
通訊距離：RS485—節點數(不加中繼時)，距離≤1000米(波特率9600bps時)
編程及校準：現場手持式中文編程器--可對本儀表進行功能編程及計量校準，大屏幕全中文菜單，功能齊全，操作方便；
簡易型編程器--單行液晶菜單操作，可在現場對儀表進行功能設置，使用及攜帶靈活，由于本產品采用數字化結構，并采取了環境溫度自補償、零點自動校準等先進技術，因此可長年保證準確度在規定范圍內，不需頻繁校準。
面板指示:PWR--電源指示燈(綠色)；ALM-輸入信號報警指示燈(紅色)；
輸入信號故障時閃爍；輸入信號超量程時長亮。
工作環境：安裝位置不得有強烈振動，以及來自信號端、電源端及空間不得超過IEC61000-4-4-1995中第三類工業現場電磁干擾的強度，并使用環境中不得有對金屬、塑料件起嚴重腐蝕作用的有害物質。
溫度漂移：＜0.005％F.S/℃
工作環境溫度：-10—+55℃
供電電源：直流，DC24V±10%；交流，AC95～265V
輸入功率：0.9～1.8W(與型號有關)
外形尺寸/安裝方法 外形尺寸：寬×高×深：22.5×100×115mm
安裝方法：35mm導軌式安裝，安裝時請注意垂直安裝，以利于儀表內部熱量散發,

SBWR/SBWZ導軌式溫度變送器型號、類別：

導軌式變送器安裝接線圖
