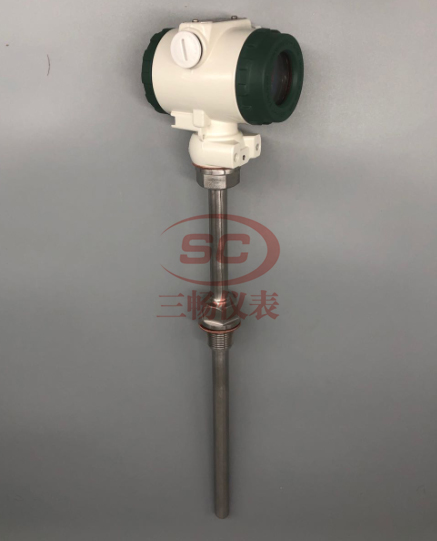

SBWZ-2460/230一體化溫度變送器

SBWZ-2460/230一體化溫度變送器
產品名稱：SBWZ-2460/230一體化溫度變送器
概述：

全國銷售熱線 18952302362

詳細信息

SBWZ-2480/SBWZ-2460/230一體化溫度變送器產品特點

變送器部件是小型化的，可安裝于熱電偶熱電阻的接線內，成為一體化溫度變送器。
作為一體化溫度變送器在工業現場直接輸出4~20mA信號，這樣既省去昂貴的補償導線，又提高了信號長距離傳送過程中的抗干擾能力。
變送器部件精度高、功耗低，使用環境溫度范圍寬，工作穩定可靠。而且由于采用硅橡膠密封結構，變送器耐震、耐濕，適宜于惡劣現場環境中使用。
具有線性化校正功能，熱電偶溫度變送器具有冷端溫度自動補償功能。
應用面廣、既可與熱電偶、熱電阻形成一體化現場安裝結構，也可作為功能模塊安裝在檢測設備中。

SBWZ-2480/SBWZ-2460/230一體化溫度變送器主要技術指標
熱電偶
電動勢允許偏差

熱電偶類別

分度號

等級

使用溫度范圍℃

允許偏差△t℃

鎳鉻－銅鎳

E

Ⅰ

0～600

±1.5℃或±0.004t

Ⅱ

±2.5℃或±0.0075t

鎳鉻－鎳硅

K

Ⅰ

0～800

±1.5℃或±0.004t

Ⅱ

±2.5℃或±0.0075t

鉑銠10－鉑

S

Ⅱ

0～600

600～1300

±1.5℃或±0.0025t

鉑銠30－鉑銠6

B

Ⅱ

600～800

800～1600

±0.0025t

Ⅲ

±4℃或±0.005t

銅－銅鎳

（康銅）

T

Ⅰ

-40～350

±0.5℃或±0.004t

Ⅱ

±1℃或±0.0075t

鎳鉻硅－鎳硅

N

Ⅰ

-40～1200

±1.5℃或±0.004t

Ⅱ

±2.5℃或±0.0075t

注：1）t為被測溫度（℃）
    2）允許偏差，取兩者中較大的一個值。
鉑熱電阻
鉑熱電阻的精度等級：A或B級
分度號：Pt100      0℃時的電阻值：R0=100±0.06Ω（A級）
R0=100±0.12Ω（B級）
允許偏差Δt(℃):
Pt100±(0.15+0.002∣t∣)(A級)
Pt100±(0.30+0.005∣t∣)(B級)
Cu50±0.1%R0
Cu100±0.1%R0
熱響應時間：Т0.5<90S
變送器部件
輸入：熱電阻：Pt100、Cu50、Cu100
熱電偶：K.E.S.B.T.N.
輸出：在量程范圍內輸出4～20mA直流信號與熱電阻的輸入電阻信號成線性與熱電偶輸入的毫伏信號成線性。
基本誤差：計算公式 Δ=Δ1+Δ2
Δ1熱電偶（阻）允差對應輸出基本誤差。
Δ2變送器輸出基本誤差Δ2=±0.5%FS
傳送方式：二線制
變送器工作電源電壓低12V，高35V，額定工作電壓24V。
負載：極限負載電阻按下式計算：
RL（max）=50×(Vmin－12)(即24V時負載電阻可在0～600Ω范圍內選用，額定負載250Ω。)
正常工作環境：
a.環境溫度：－25℃～80℃（危險場所不高于70℃）。
b.相對濕度：5%～95%。
c.機械振動：f≤55Hz，振幅<0.15mm
d.周圍空氣中不含有引起變送器腐蝕的介質。
e.環境溫度影響：≤0.05%/1℃

型號表示

S

B

W

規格

內容

電

動

單

元

組

合

儀

表



變

送

單

元

溫

度

無



通用型

R



熱電偶

Z



熱電阻



－







2



輸出與對應溫度呈線性

4



輸出與對應輸入信號呈線性

輸出性質

0



通用型

熱電偶





1



E鎳鉻－銅鎳

2



K鎳鉻－鎳硅

3



S鉑銠10－鉑

4



B鉑銠10－鉑銠6

5



T銅－銅鎳

8



N鎳鉻硅－鎳硅

熱電阻





1



Cu50銅電阻

4



Pt100鉑電阻

傳

感

器

8



非隔離型帶測溫元件

電路類別

0



常規型

1



智能型

器件類別

/







按WR

WZ

系列的后綴編排





按WR

WZ

系列的后綴編排





按WR

WZ

系列的后綴編排





無

常規型

K

鎧裝型

補充說明



S

B

W

□

-

□

□

□

□

/

□

□

□

□



例SBWR-2180/其中230相當于WRE230
型號規格
帶熱電偶、熱電阻溫度變送器規格表

型號

分度號

測量范圍℃

SBWR-2180

E

0～400

0～600

SBWR-2280

K

0～400

0～600

0～800

0～1000

SBWR-2380

S

600～1600

SBWR-2880

N

0～400

0～600

0～800

0～1000

0～1200

SBWR-4180

E

0～600

SBWR-4280

K

0～1100

SBWR-4380

S

0～1600

SBWR-4480

B

0～1600

SBWR-4580

T

0～400

SBWR-4880

N

0～1200

SBWR-2180

Cu50

-50～150

SBWR-2280

Cu100

-50～150

SBWR-2480

Pt100

0～500

-100～200

SBWR-4480

Pt100

-200～500

注：其它規格可特殊訂貨
安裝固定位置
安裝固定裝置，可分固定螺蚊、錐形固定螺紋、固定法蘭等三種形式，其結構尺寸見表。表1

直形保護管

固定螺紋

保護管直徑（d）

M

h

S

D0

流速m/s

高使用壓力MPa

Φ16

M27×2

32

32

Φ40



10

錐形保護管

固定螺紋



M33×2

33

36

Φ48

80

30

固定法蘭

Φ16

D2

D1

D0

D0

H

h

6.4

Φ95

Φ65

Φ45

Φ14

15

2

 表2

置入深度/mm

保護管材料

附注

150，200，250，300，400，500，750，1000，1500，2000

lCr18Ni9Ti或

0Cr18Ni12M02Ti

無固定裝置

固定螺紋M27×2

活動法蘭式

固定法蘭式

75，100，150，200，250

lCr18Ni9Ti

固定螺紋錐形保護M33×2

150，200，250，300，400，500，750，1000

lCr18Ni9Ti或

0Cr18Ni12M02Ti

無固定裝置

固定螺紋M27×2

活動法蘭式

固定法蘭式

75，100，150，200，250

lCr18Ni9Ti

固定螺紋錐形保護M33×2

除非注明，淮安三暢儀表文章均為原創，轉載請標明本文地址http://www.tclife.cn/wdbsq/374.html
