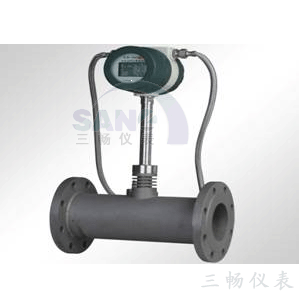

雙補償渦街流量計

產品名稱：雙補償渦街流量計

產品型號：

概述：淮安市三暢儀表專業生產雙補償渦街流量計,質量可靠，服務周到。歡迎向雙補償渦街流量計生產廠家咨詢價格。電話：0517-86998328

18952302362

詳細信息

一、雙補償渦街流量計放大板結構分類及測量范圍：

1.1放大板結構：

分上下兩層，上層為面板，中間是液晶，下層為智能放大板。其中上、下層板均為直徑80mm的圓板，中間液晶雙行顯示。

1.2 測量范圍：

1．各種氣體、液體、蒸汽。

2．4-20mA輸出帶載能力≦600Ω。

1.3放大板分類：

類型	結構	測量介質	輸出形式
電池供電 +就地顯示	普通型	氣體、液體、蒸汽	無輸出
	溫壓一體化型	氣體	無輸出
		飽和蒸汽	無輸出
		過熱蒸汽	無輸出
電源供電4-20mA輸出 +就地顯示	普通型	氣體、液體、蒸汽	4-20mA輸出
	溫壓一體化型	氣體	4-20mA輸出
		飽和蒸汽	4-20mA輸出
		過熱蒸汽	4-20mA輸出
電源供電 3線脈沖輸出 +就地顯示	普通型	氣體、液體、蒸汽	脈沖輸出
	溫壓一體化型	氣體	485/GPRS輸出
		飽和蒸汽	485/GPRS輸出
		過熱蒸汽	485/GPRS輸出

二、雙補償渦街流量計接線端的定義：

+24V ：+24V/12V直流電壓

F ：脈沖輸出(僅３線制)

0 ：直流電壓0端

X1 ：電容/壓電探頭

X2 ：電容/壓電探頭

Pt100 ：Pt100線1

Pt100 ：Pt100線2

GND ：壓力傳感器的電源負端或Pt100線3(線2、3遠處短接)

V+ ：壓力傳感器的電源端正端

S- ：壓力傳感器的信號負端

S+ ：壓力傳感器的信號正端

A ：485輸出A端

B ：485輸出B端

三、雙補償渦街流量計放大板使用：

撥碼開關S1及旋轉開關S2設置

儀表口徑

撥碼開關S1

觸發靈敏度

測水

放大靈敏度

旋轉開關S2

0～9

DN15

●

○

●

DN25

●

○

●

DN32

●

○

●

DN40

●

○

●

DN50

●

○

●

DN65

●

○

●

DN80

●

○

●

DN100

●

○

●

DN125

●

○

●

DN150

●

○

●

DN200

●

○

●

DN250

●

○

●

DN300

●

○

●

DN350

●

○

●

DN400

●

○

●

注：插入式設置與DN50相同，●：ON(測氣)，○：ON(測水)。

調整方法：上述僅供參考，根據探頭靈敏度不同，稍有不同，應具體調整。

四、軟件編程(通用型)：

4.1顯示窗(示意圖)：

4.2正常工作狀態下：

上排顯示： Q：表示數據為標況流量(NKm3/h)/質量流量(t/h)。

非溫壓一體化板表示數據為工況流量，單位為Km3/h。

T：表示數據為溫度值℃(溫壓一體化表用，普通型無此項)。

P：表示數據為壓力值MPa(溫壓一體化表用，普通型無此項)。

下排顯示： 0000000.0：表示累積流量。

F：表示數據為測得頻率值Hz。

d：表示數據為工況密度Kg/ m3。

A：表示數據為輸出電流mA。

P：壓力采樣值，用于校壓力(溫壓一體化表用，內部參數用戶不能改)。

C：溫度采樣值，用于校Pt100(溫壓一體化表用，內部參數用戶不能改)。

非常右邊：電池電量指示(僅電池供電)，共14格，當剩下3格電量時，還

可使用3個月，請準備更換電池。新電池可使用2年左右。

4.2按鍵定義及參數編程：

：1鍵-用于翻頁并存儲/工作狀態下復位。

：2鍵-用于左移位/工作狀態下查看上排數據。

：3鍵-用于增數/工作狀態下查看下排數據。

：4鍵-用于清零/工作狀態下上排Q、P、T循環顯示。

4.3參數編程狀態下：

按住1鍵和4鍵，進入參數設置狀態，用2健和3鍵組合設置數據(輸入錯誤用4鍵清除后重新設置數據, 累積流量同時按2鍵和4鍵可清除為0)，按1健翻到下一頁并存儲。

符號	格式	含義
QTP	xxxxx	密碼12345,按1健翻到下一頁(下同)
b	xxxxx	表的編號，用于485傳輸和GPRS無線遠傳
ˊ	xxx.xxx	儀表系數，范圍0-999999
F0	xxxx.x	小信號切除值，單位Hz
Qˊ	xxxxx	滿度流量(對應20mA輸出)，單位 NKm3/h或者t/h 電池供電此項不用設
C0	xxxx.x	用于補償(溫壓一體化表用)，普通型無此項
Γ	xxx.xx	用于補償(溫壓一體化表用)，普通型無此項
無符號	xxxxxxx.x	累積流量，不可設，可查看。范圍為0-9999999.9
