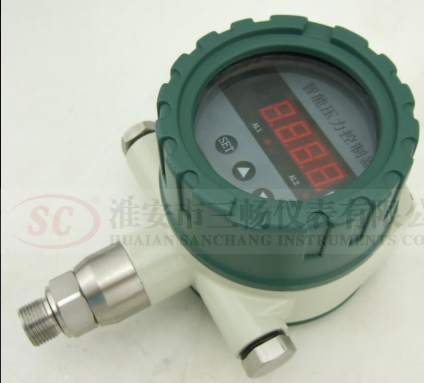

SC-4082K智能壓力控制器使用說明書

 一、概述
    SC-4082K型智能壓力控制器，是一種集控制、檢測、顯示于一體的工業儀表，儀表采用微處理器技術，使報警控制及電流輸出設定智能化。儀表工作電源采用直流24V或交流220V,使用極其方便。
二、智能壓力控制器的功能特點

 1. 測量、控制、變送輸出、顯示于一體，安裝方便。
2. 四位LED顯示，顯示清晰直觀，便于夜間觀測。
 3. 量程值，上下限報警值，上下限報警回差值，小數點等可設定，4-20mA電流輸出可按鍵調整。
 4. 可同時輸出4-20mA信號和繼電器報警信號。
 5. 儀表軟件線性化處理，提高測量準確度。

三、智能壓力控制器的技術參數
1. 測量介質：弱腐蝕性氣體、液體。
2. 介質溫度：-40-125℃
3. 環境溫度：-40-85℃
4. 環境濕度：≤95%RH
5. 測量范圍：-0.1—60MPa
6. 準確度： 優于0.5%FS。
7. 顯示：    四位0.56"數碼管。顯示范圍：-1999—9999
8. 輸出信號： 4-20mADC, 負載電阻250-500Ω
              兩路繼電器常開觸點：6A/220VAC 10A/24DC
             （常閉觸點輸出需定制）
9. 供電電源：220VAC±10%或24VDC
10. 壓力接口： M20×1.5 標準螺紋（可用戶定制）
11. 壓力接口材料：不銹鋼（1Cr18Ni9Ti）
12. 外殼：   隔爆壓鑄鋁殼（1151殼體）
 13：防護等級： IP65

四、智能壓力控制器的電氣連接
旋開儀表后蓋，可見兩排八個接線端子。

五、智能壓力控制器的參數設定

SET: 參數設定按鍵 t ：移動參數設定位，設定位數碼管閃爍顯示

p ：設定位參數增加鍵      ▼ ：設定位參數減小健

儀表參數如下：

(注：DFH,DFL是為了防止繼電器頻繁動作，設定值應大于等于0，即為正值。)

六、標定方法（限專業技術、計量人員操作）
一、 標定前先進行輔助標定，按“SET”，儀表顯示1230，將密碼改為1288，進入輔助標定操作，儀表顯示op后顯示設定值，op表示儀表內部信號放大器的放大倍數，可設定值為0—7，分別代表放大倍數為1，2，4，8，16，32，64，128，對于擴散硅傳感器一般選4，5，

再按“SET”鍵儀表顯示測量到的A/D轉換道數，標定裝置加低點壓力值和滿量程壓力值，觀察儀表顯示值，一般沒有壓力時顯示在8000（十六進制）左右，小于8000H，表示傳感器零點信號值偏負，滿量程時顯示不允許顯示ffffH,并且顯示應大于8000H,否則說明放大倍數”可重新設置放大倍數，觀測到滿量程時A/Dp設置不合理，按“道數合適并穩定，按“SET”鍵退出輔助標定。

二、 標定，為了提高測量準確度，本儀表采用三點標定，建議選擇量程0%，50%，100%三個標定點，如果標定裝置條件限制，允許對三個標定點的值進行修改，如-0.1MPa—0,標定裝置無法達到-0.1MPa時，可將0%點設為-0.09MPa,修改方法與（五）參數設定方法相同。
1. 按“SET”，儀表顯示1230，將密碼改為1258，進入標定。
2.儀表顯示0%點標定值，根據標定裝置及儀表測量量程選擇修改0%點壓力值，加壓到設定值，穩定后按“SET”鍵保存該點標定值（A/D轉換道數），并顯示下個標定點值。
3.儀表顯示50%點標定值，根據標定裝置及儀表測量量程選擇修改50%點壓力值，加壓到設定值，穩定后按“SET”鍵保存該點標定值，并顯示下個標定點值。
4.儀表顯示100%點標定值，根據標定裝置及儀表測量量程選擇修改100%點壓力值，加壓到設定值，穩定后按“SET”鍵保存該點標定值，儀表標定完成自動退出并顯示實際測量壓力值。
5.改變標定裝置壓力值，并觀察儀表顯示是否達到測量準確度要求，一般情況一次標定即可達到要求。”鍵，直到顯示為0.00，儀表即已自動修正標定參數。p三、 如果儀表因使用溫度發生較大改變出現溫漂，在管道壓力為0或大氣壓下按住“
