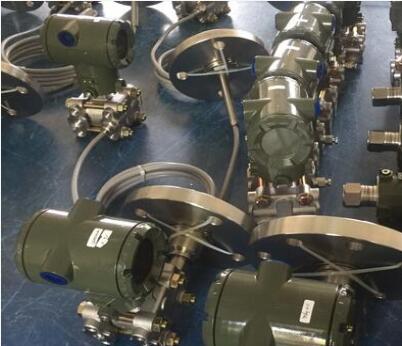

法蘭式壓力變送器采用法蘭連接帶316L隔離膜片安裝，中間加裝散熱器，一般用于300度高溫場合，腐蝕性較強的場合，測量壓力或液位。選用進口高品質擴散硅式作為敏感元件，采用專用集成模塊，精細的溫度、零點、滿程和非線性補償，實現對液體、氣體、蒸氣等介質壓力變化的準確測量和變送。是本廠推出的2088耐高溫防腐型擴散硅壓力變送器，擴散硅壓力變送器具有高可靠性、長期穩定性和安裝使用方便、體積小、重量輕、性能價格比高等點。

法蘭式壓力變送器的工作原理

被測介質的壓力直接作用于傳感器的膜片上，使膜片產生與介質壓力成正比的微位移，使傳感器的電阻值發生變化，和用電子線路檢測這一變化，并轉換輸出一個對應于這一壓力的標準測量信號。

1、絕壓和表壓測量范圍-0.1至40MPa

2、0.2%參考精度,包括線性,遲滯性和重復性

3、零點和量程可調

4、可選的液晶表頭(刻度可調)

5、小巧,質輕,易于安裝和運輸

6、穩定,可靠,易于維護

7、無安裝位置影響

法蘭式壓力變送器的特點

★專用V/I集成電路，外圍器件少，可靠性高，維護簡單、輕松，體積小、重量輕，安裝調試極為方便。

★鋁合金壓鑄外殼，三端隔離，靜電噴塑保護層，堅固耐用。

★4-2mA DC二線制信號傳送，抗干擾能力強，傳輸距離遠。

★LED、LCD、指針三種指示表頭，現場讀數十分方便。可用于測量粘稠、結晶和腐蝕性介質。

★高準確度，高穩定性。除進口原裝傳感器已用激光修正外，對整機在使用溫度范圍內的綜合性溫度漂移、非線性進行精細補償，因此在使用溫度范圍內非線性小，溫度穩定性好。

法蘭式壓力變送器的物理性能

★ 隔離膜片：316不銹鋼

★過程連接方式：1/2NPT外螺紋M20×1.5外螺紋G1/2外螺紋

★接觸介質連接件：不銹鋼

★電氣連接：1/2NPT

★O型環：丁晴橡膠

法蘭式壓力變送器的主要技術指標

精度	0.1%F.S 0.2%F.S 0.5%F.S
測量范圍	-95KPa～60MPa間任選
測量介質	液體、氣體、蒸汽
存貯溫度	--40℃～125℃
使用溫度	-10℃～80℃ 特殊可達200℃
防腐材料	316不銹鋼陶瓷聚四氟乙烯
溫度影響	＜0.02%/℃
負載電阻	≤750Ω
過載能力	量程的1～2倍
機械保護	IP65
濕度	≤95%RH
輸出	二線制4～20mA DC
關聯設備	EXZ231B型安全柵
重量	＜1Kg
零點溫度系數	小于0.02%/℃
滿程溫度系數	小于0.02%/℃
電源電壓	標準24V DC
防爆等級	Ia II CT5
安裝位置	無影響

法蘭式壓力變送器選型表

SC2088TF-1	擴散硅壓力變送器（普通）
SC2088TF-2	擴散硅壓力變送器（防爆）
	代碼	量程范圍
	A	0-5KPa-20KPa
	B	0-20KPa-70KPa
	C	0-70KPa-350KPa
	D	0-200KPa-700KPa
	E	0-0.7MPa-3.5MPa
	F	0-2.0MPa-7MPa
	G	0-7MPa-35MPa
	H	0-20MPa-100MPa
		代碼	精度等級
		Ⅰ	0.1%
		Ⅱ	0.25%
		Ⅲ	0.5%
			代碼	輸出代號
			E	4-20mADC二線
			K	0-10mA
			M	用戶約定
				代碼	壓力連接
				R	標準型（M20×1.5）
				P	齊平膜
				O	按用戶尺寸加工
					代碼	選項
					i	本安型iaⅡCT6
					d	隔爆型dⅡBT4
					T	船用型
					M1	線性指示表
					M2	LCD數字顯示表
					M3	LED顯示表
					Z	阻尼調整
					Q	遷移
					A	絕壓測量
					F	負壓測量
					C	選用陶瓷傳感器（帶＊量程無）
					S	散熱器及過程連接件
					Y	用戶約定
