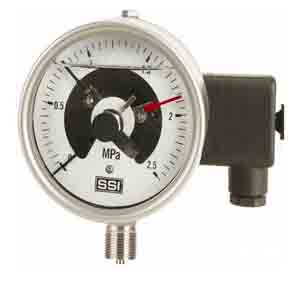

產品名稱： 不銹鋼電接點壓力表

概述：不銹鋼電接點壓力表設上、下限二位開關型接點裝置，在壓力達到設定值時發出信號或通斷控制電路，供作業系統自動控制或發訊用,設上、下限二位開關型接點裝置，在壓力達到設定值時發出信號或通斷控制電路，供作業系統自動控制或發訊用。主要零件采用OCr18Ni12Mo2Ti材料，

全國銷售熱線 18952302362

詳細信息

不銹鋼電接點壓力表的概述：

不銹鋼電接點壓力表設上、下限二位開關型接點裝置，在壓力達到設定值時發出信號或通斷控制電路，供作業系統自動控制或發訊用。主要零件采用OCr18Ni12Mo2Ti材料，適用于有腐蝕性氣體環境，可檢測腐蝕性較強介質的壓力，不銹鋼電接點壓力表廣泛應用于石油、化工、冶金、電站等工業部門或機電設備配套中測量無爆炸危險的各種流體介質的壓力。通常，儀表經與相應的電氣器件(如繼電器及接觸器等)配套使用，即可對被測(控)壓力系統實現自動控制和發信(報警)的目的。

不銹鋼電接點壓力表的技術參數：

型號		YXC-100BF/ZQ	YXC-150BF/ZQ	YXC-100BF	YXC-150BF	YXC-100BF/TQ	YXC-150BF/TQ
結構形式		軸向帶前邊		徑向無邊		徑向帶前邊
測量范圍 MPa		-0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4 0-0.25; 0-0.4; 0-0.6; 0-1.0; 0-1.6; 0-2.5; 0-4.0; 0-6.0; 0-10; 0-16; 0-25; 0-40; 0-60
精確度%		± 1.6
接點電參數	工作電壓	380VAC;220VDC
	非常大工作電流	1A
	持續電流	0.6A
	非常大功率（無感負載）	20VA
連接器		X14K4P		防水接線盒	X14K4P	防水接線盒	X14K4P

儀表執行標準：Q/320211 DGH05-2004

使用工作溫度：-40℃~70℃
工作環境振動頻率不大于25Hz，振幅不大于0.5mm
工作壓力上限：不大于儀表上限的2/3

不銹鋼電接點壓力表的接線

不銹鋼電接點壓力表的外形尺寸：

型號	外形尺寸mm
型號	D	D1	D2	D3	A	B	C	E	d	d0	M
YXC-100	100	120	96	/	44	38	/	12.5	/	/	20×1.5
YXC-100ZQ	100	130	96	/	42	33	34	8.5	118	5.6
YXC-100TQ	100	125	96	102	44	38	/	9.5	118	5.6
YXC-150	150	164	136	/	50	44	/	16	/	/
YXC-150ZQ-	150	177	136	/	50	43	55	14	165	5.6
YXC-150TQ	150	177	136	144	50	44	/	18	165	5.6
