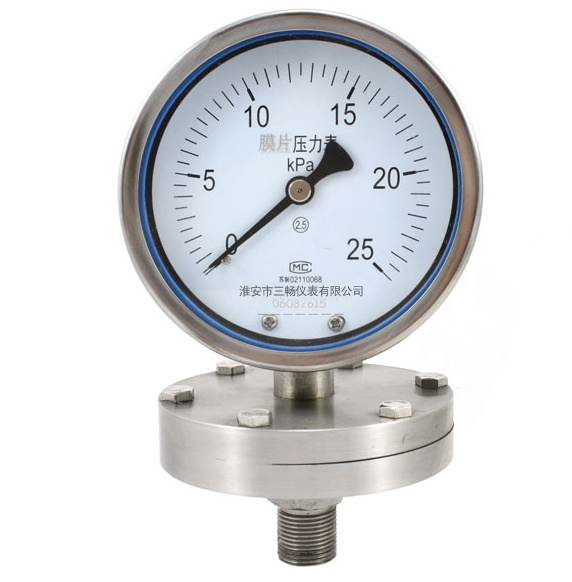

膜片壓力表
產品名稱：膜片壓力表
概述：YPF-100A/YPF-150B-F膜片壓力表由測量系統(包括法蘭接頭、波紋膜片)、傳動指示機構(包括連桿、齒輪傳動機構、指針和度盤)和外殼(包括表殼和罩圈)等組成。
全國銷售熱線 18952302362
詳細信息
YPF-100A膜片壓力表的結構原理
儀表由測量系統(包括法蘭接頭、波紋膜片)、傳動指示機構(包括連桿、齒輪傳動機構、指針和度盤)和外殼(包括表殼和罩圈)等組成。儀表外殼為防濺結構，具有較好的密性，故能保護其內部機構免受污穢浸入。
儀表的作用原理是基于彈性元件(測量系統上的膜片)變形。在被測介質的壓力作用下，迫使膜片產生相應的彈性變形——位移，借助連桿組經傳動機構的傳動并予放大，由固定于齒輪上的指針逐將被測值在度盤上指示出來。
YPF-100A膜片壓力表的主要技術指標
精確度等級：2.5
使用環境溫度：-40~+70℃；相對濕度不大于90％
溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.04％／℃
工作位置：垂直安裝
外殼防護等級：IP64
膜片壓力表的標度范圍、外形尺寸及重量
|
型 號 |
標 度 范 圍 |
承壓部尺寸D1 |
表殼外徑D |
重量kg |
|
YPF-100A |
0~0.06、0~0.1、0~0.16、0~0.25、0~0.4、 0~0.6、0~1、0~1.6、0~2.5、-0.1~0、 -0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、 -0.1~0.9、-0.1~1.5、-0.1~2.4MPa |
φ85 |
φ100 |
1.6 |
|
YPF-100B YPF-100B-F |
φ115 |
|||
|
YPF-150A |
φ85 |
φ150 |
1.8 |
|
|
YPF-150B YPF-150B-F |
φ115 |
|||
|
YPF-100B YPF-100B-F |
0~1.6、0~2.5、0~4、0~6、0~10、 0~16、0~25、0~40＊ -1.6~0、-2.5~0、~4-0、-6~0、-10~0、 -16~0、-25~0、-40~0＊ -0.8~0.8、-1.2~1.2、-2~2、-3~3、-5~5、 -8~8、-12~12、-20~20＊KPa |
φ160 |
φ100 |
2.9 |
|
YPF-150B YPF-150B-F |
φ160 |
φ<spa, n="">150 |
3.2 |
＊ 0~40、-40~0.±20KPa規格承壓部尺寸D<s, ub="">, 1為φ85。
